طراحی و تولید انواع بوسترپمپ های آبرسانی
بوسترپمپ آبرسانی چیست؟
امروزه، با رشد جمعیت و بهبود کیفیت زندگی انسان‌ها، از جمله ارتقای سطح بهداشت، استفاده روزافزون از انرژی و تولیدات کشاورزی، نیاز به مصرف آب به طرز چشمگیری افزایش یافته است. این افزایش مصرف آب، به ویژه در شهرهای بزرگ و در حال توسعه، چالش‌های زیادی را به همراه دارد. یکی از این چالش‌ها، تأمین آب کافی و فشار مناسب برای ساختمان‌های بلندمرتبه است.
با گسترش بلندمرتبه‌سازی و افزایش تعداد طبقات ساختمان‌ها، تأمین فشار کافی آب برای طبقات بالاتر به یک معضل جدی تبدیل شده است. در بسیاری از موارد، به دلیل کمبود فشار آب در شبکه‌های شهری، تأمین آب برای طبقات بالای ساختمان‌ها دشوار و در برخی موارد غیرممکن می‌شود. این مشکل به ویژه در ساختمان‌های چندین طبقه، برج‌ها و مجتمع‌های مسکونی مشاهده می‌شود که در آنها نیاز به فشار بالاتر آب برای رسیدن به طبقات بالاتر ضروری است.
بوسترپمپ‌های آبرسانی

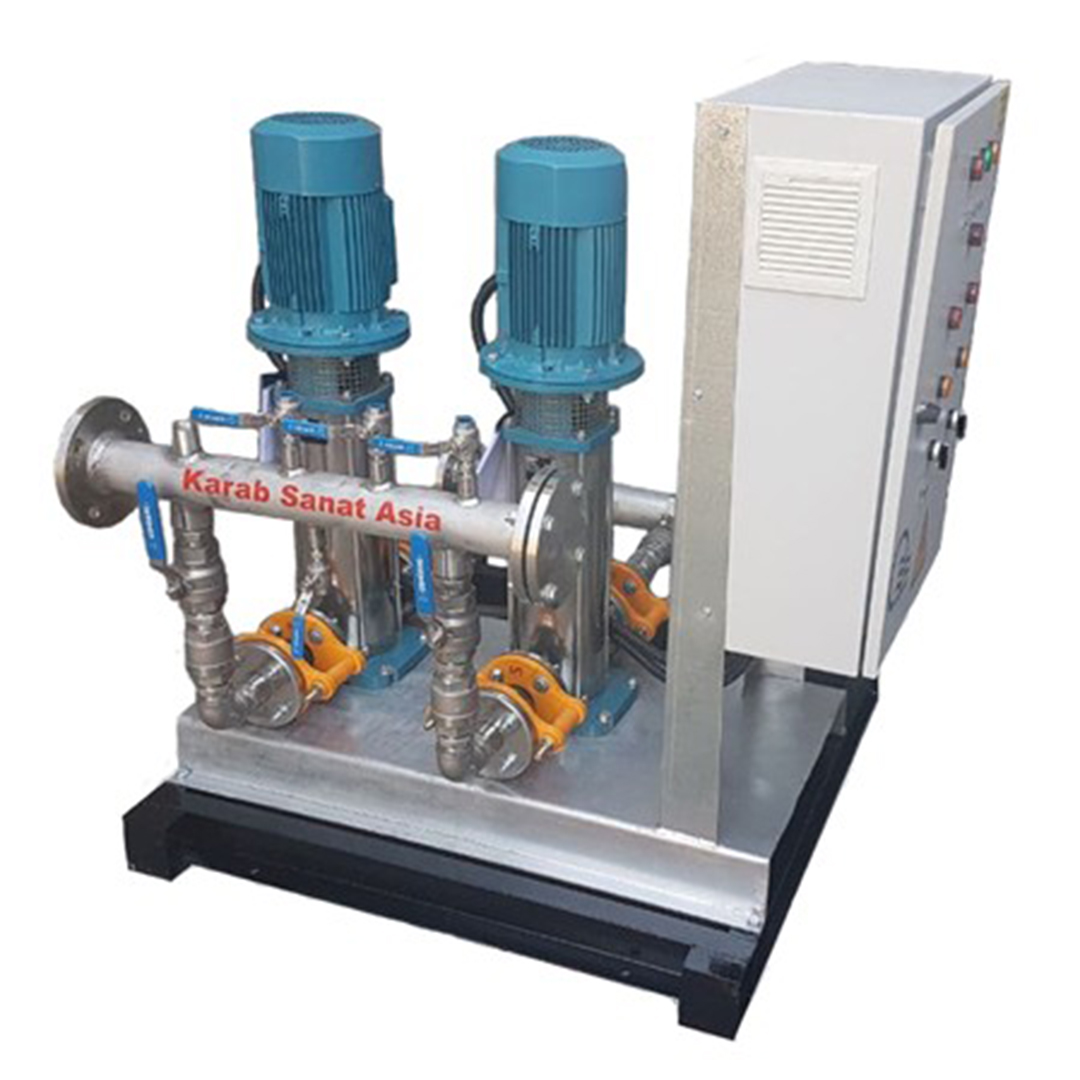

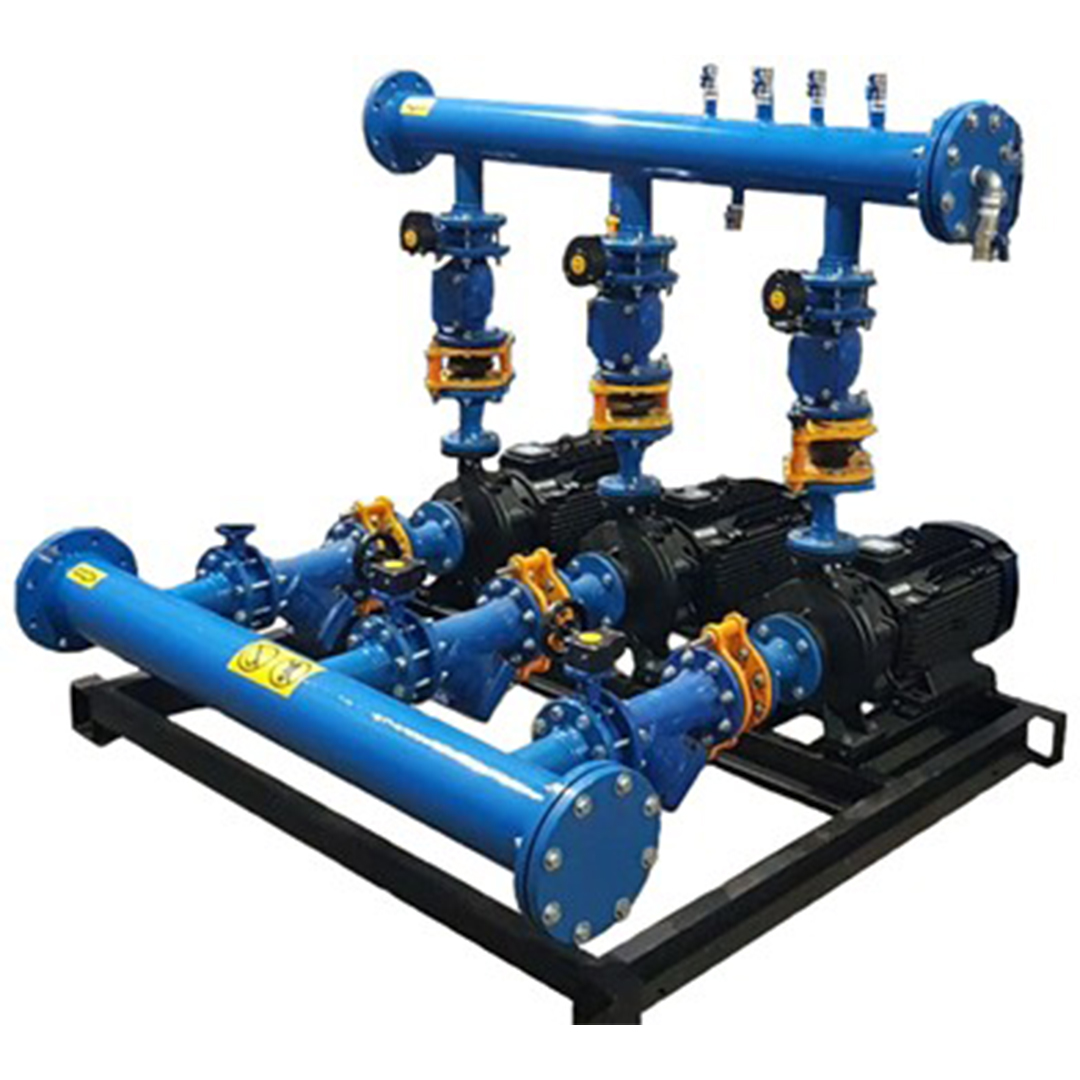

برای حل این مشکل و تأمین آبدهی مورد نیاز در ساختمان‌ها، دستگاه‌هایی به نام بوسترپمپ‌های آبرسانی طراحی و ساخته می‌شوند. بوسترپمپ‌ها مجموعه‌ای از پمپ‌ها هستند که به منظور تقویت فشار آب و انتقال آن به طبقات بالا استفاده می‌شوند. این دستگاه‌ها معمولاً از دو بخش اصلی مکانیکی و الکتریکی تشکیل شده‌اند. بخش مکانیکی شامل پمپ‌ها، شیرآلات و لوله‌کشی‌های مرتبط است که وظیفه انتقال آب را بر عهده دارند، در حالی که بخش الکتریکی شامل موتورهای پمپ و کنترل‌کننده‌ها است که برای راه‌اندازی و مدیریت عملکرد دستگاه استفاده می‌شود.
این سیستم‌ها به گونه‌ای طراحی می‌شوند که فشار آب را به سطح مطلوب رسانده و آب را به تمام طبقات ساختمان با فشار مناسب تحویل دهند. استفاده از بوسترپمپ‌های آبرسانی، علاوه بر رفع مشکل فشار آب در ساختمان‌های بلندمرتبه، به بهبود کیفیت زندگی و رفاه ساکنان این ساختمان‌ها کمک می‌کند.
در عین حال، برخی چالش‌های دیگر در استفاده از بوسترپمپ‌ها وجود دارد، از جمله هزینه‌های بالا برای نصب و نگهداری، مصرف انرژی زیاد و نیاز به بررسی‌های دوره‌ای برای اطمینان از عملکرد صحیح دستگاه‌ها. به همین دلیل، طراحی و انتخاب بوسترپمپ مناسب برای هر ساختمان باید با دقت و بر اساس نیاز واقعی ساختمان انجام شود تا به بهره‌وری بالا و کاهش هزینه‌ها منجر شود.

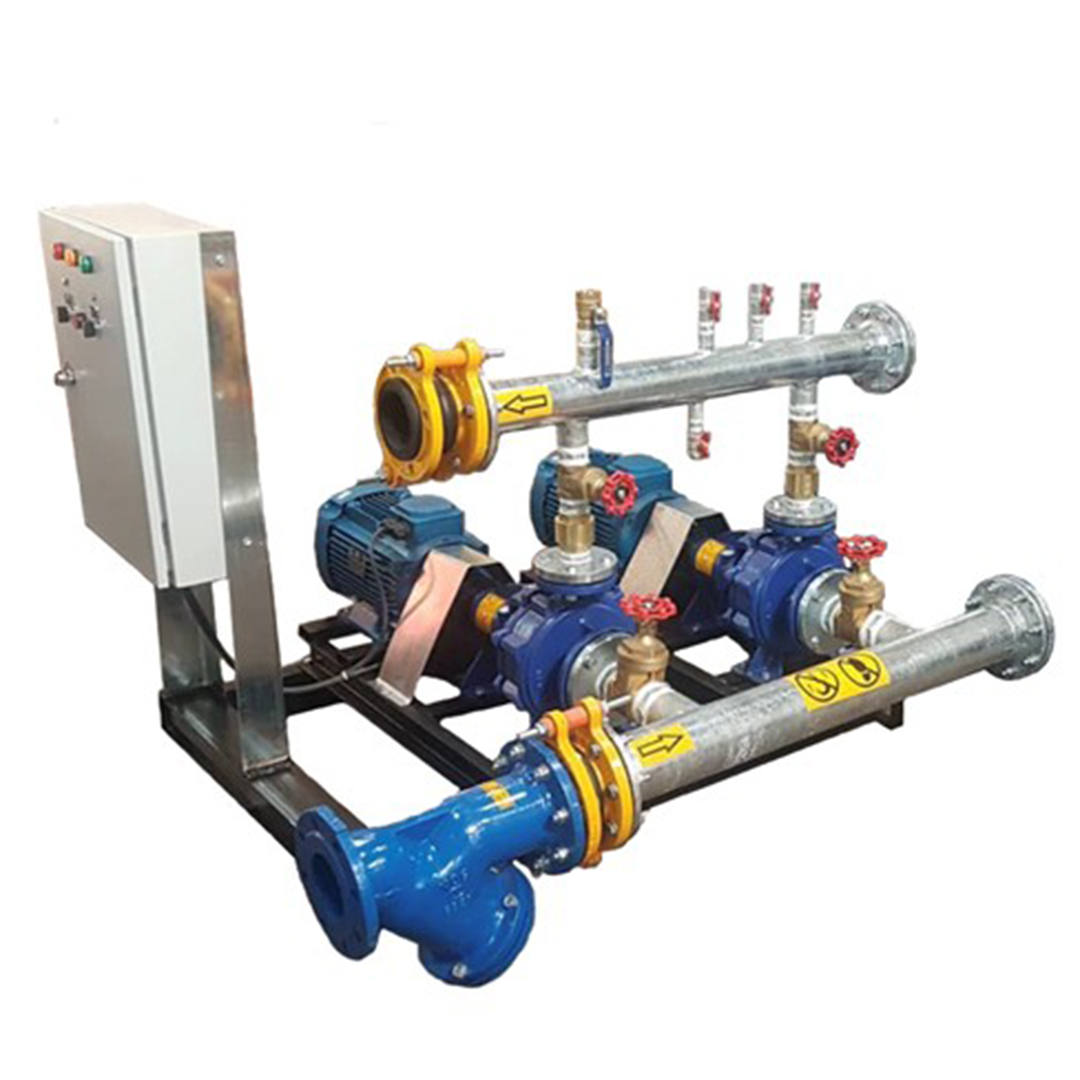

اجزای مکانیکال بوسترپمپ آبرسانی:
پمپ:
هر دستگاه بوسترپمپ شامل یک الی چندین پمپ با توجه به آبدهی مورد نیاز سیستم میباشد.
محرک:
نظر به شرایط پروژه، پمپ‌ها با یک محرک (الکتروموتور یا دیزل) کوپل می‌شوند.
شیرآلات و اتصالات:
با توجه به پمپ سایز شده، شیرآلات و اتصالات متناسب با آن انتخاب می‌گردند.
کلکتورها:
پس از محاسبه‌ی سایز شیرآلات، کلکتورهای مکش و دهش سایز می‌گردند. با توجه به درخواست مصرف کننده مورد رنگ آمیزی اپوکسی یا آبکاری گرم (گالوانایز) قرار خواهد گرفت.
منبع تحت فشار:
برای جلوگیری از روشن شدن الکتروپمپ‌ها هنگام مصارف جزئی و جهت جلوگیری از افت فشار آب و دفع ضربه‌ی قوچ، از منابع تحت فشار در بوسترپمپ‌ها استفاده می‌شود.
مانومتر:
مانومتر جهت نمایش فشار آب شبکه بر روی کلکتور خروجی دستگاه نصب می‌گردد.

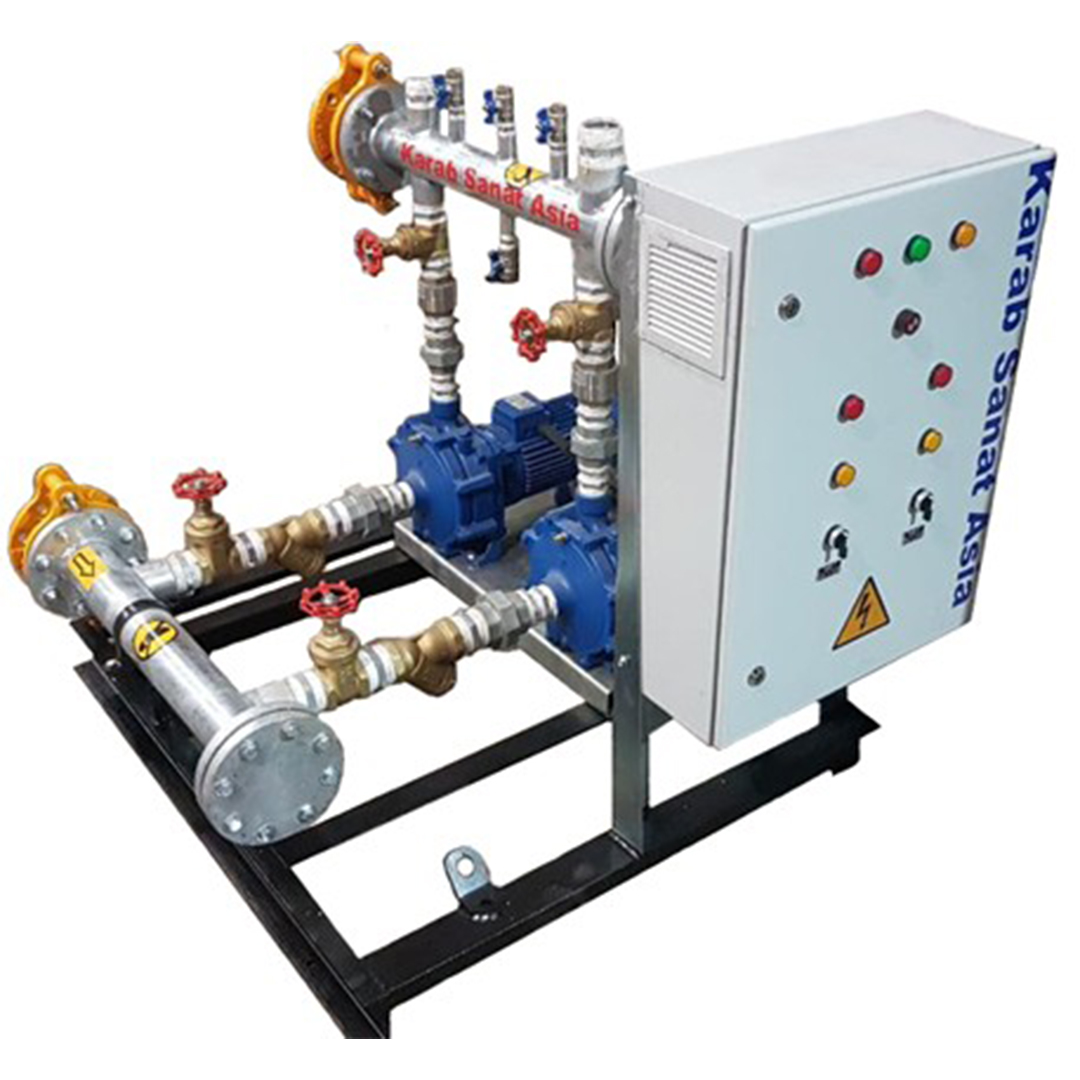

اجزای الکتریکال بوسترپمپ آبرسانی:
مینیاتوری:
جهت برق ورودی الکتروپمپ‌ها و حفاظت در برابر اضافه جریان و اتصال کوتاه
کنتاکتور:
جهت قطع و وصل کردن مدار الکتریکی
بی‌متال:
جهت حفاظت از الکتروموتورها در برابر اضافه جریان
کنترل‌فاز:
کنترل برق سه‌فاز ورودی به همراه نول
پرشر ترنسمیتر:
سنسور کنترل کننده ی دور موتور
درایو اینورتر:
با توجه به درخواست مصرف کننده جهت دورمتغیر کردن دستگاه بکار می رود.

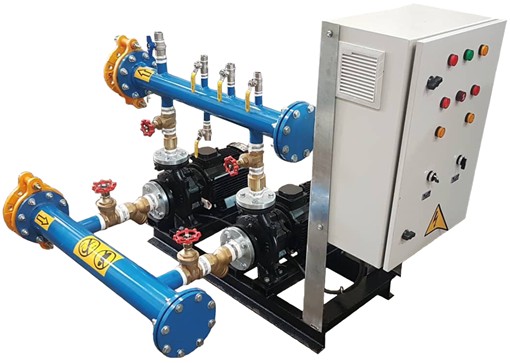

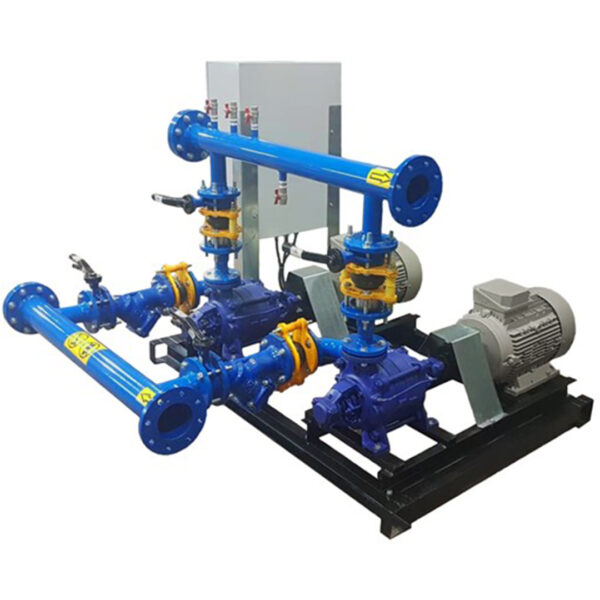

انواع بوسترپمپ آبرسانی
- بوسترپمپ آبرسانی دورثابت
- بوسترپمپ آبرسانی دورمتغیر
تفاوت این دو بوسترپمپ در طراحی تابلوبرق آن ها است. طراحی تابلوی فرمان بوسترپمپ آبرسانی دورثابت به گونه ای است که پمپ ها همواره با یک سرعت(دور) ثابت کار می کنند و با تغییر میزان مصرف آب سرعت و فشار بصورت خودکار تغییر نخواهند کرد. در بوسترپمپ آبرسانی دورمتغیر با توجه به استفاده از اجزای پیشرفته تر مانند درایو در تابلوی فرمان، قابلیت کارکرد با سرعت متغیر را به پمپ ها می دهد و امکان آن فراهم می شود که با کمتر شدن میزان مصرف آب پمپ ها با دور کمتری در دقیقه شروع به کار کنند و در نتیجه مصرف برق به طرز قابل توجهی کاهش میابد. در ادامه به مزایای بیشتر بوسترپمپ آبرسانی دورمتغیر میپردازیم.
به دلیل اهمیت بوسترپمپ‌های آتش‌نشانی ساخت آنها باید با رعایت استانداردهای جهانی و ضوابط سازمان آتش‌نشانی انجام پذیرد. یکی از مهم‌ترین استاندارد ها، استاندارد NFPA 20 آمریکا میباشد که امروزه در سطح جهانی به عنوان مرجع استفاده می‌شود و با ارائه الزاماتی برای طراحی و نصب اطمینان حاصل می‌کند که در مواقع اضطراری آتش سوزی، منابع آب کافی به طور موثر و بدون وقفه برای ساختمان تامین شود.
در ایران ضوابط بوسترپمپ‌های آتش‌نشانی که توسط سازمان آتش‌نشانی و خدمات ایمنی شهرداری تهران تنظیم شده است مورد استفاده قرار می‌گیرد. در این ضوابط ساختمان‌ها با توجه به مساحت، ارتفاع و کاربری آن به سه گروه کلی S2,S1 و S3 تعریف می‌شوند که با نظر به استانداردهای بین المللی برای هرکدام از آنها ضوابطی جهت طراحی و ساخت بوسترپمپ‌های آتش‌نشانی با ضریب اطمینان پذیری بالا اعمال می‌شود.
UL( Underwriters Laboratories) یک سازمان مستقر در ایالات متحده می‌باشدکه استاندارد های بالا و دقیق به بررسی محصولات مختلف از جمله تجهیزات الکتریکی و آتش‌نشانی می‌پردازد. از طرفی دیگر سازمان FM( Factory Mutual) نیز با آزمایش تجهیزات ایمنی و حاصل کردن اطمینان از آنها، گواهینامه ایمنی را به شرکت هایی که محصولاتشان از نظر کیفیت در برابر آتش‌سوزی و فشار عملکرد بالایی دارند اعطا می‌کند. از این رو بسیاری از مهندسین سازنده و مصرف کنندگان بوسترپمپ‌های آتش‌نشانی در سراسر جهان با لحاظ استاندارد های UL/FM توسط شرکت سازنده می‌توان اطمینان خاطر بیشتری برای لحضات احتمالی وقوع حریق داشته باشند.
مزایای تابلوبرق دورمتغیر برای بوسترپمپ های آبیاری
- کاهش استهلاک پمپ‌ها:
در سیستم‌های معمولی، پمپ‌ها با دور ثابت و به‌صورت قطع و وصل مکرر کار می‌کنند که این امر باعث ایجاد ضربه‌های مکانیکی، استهلاک بالا و کاهش عمر مفید پمپ‌ها می‌شود. در حالی که اینورتر با کنترل نرم دور موتور، از روشن و خاموش شدن مکرر جلوگیری کرده و عملکرد پمپ را با نرمی و تناسب با نیاز واقعی تنظیم می‌کند. این موضوع باعث کاهش قابل‌توجه در سایش قطعات و افزایش طول عمر تجهیزات می‌شود.
- کاهش مصرف برق:
اینورتر با تنظیم دور موتور بر اساس مصرف واقعی آب، از کارکرد بی‌مورد پمپ در دور بالا جلوگیری می‌کند. در مواقعی که نیاز به فشار یا دبی کمتری وجود دارد، دور موتور کاهش می‌یابد و در نتیجه مصرف برق نیز به طور محسوسی پایین می‌آید. این ویژگی می‌تواند منجر به صرفه‌جویی قابل توجهی در هزینه‌های انرژی شود.
- ثابت نگه داشتن فشار در شبکه:
یکی از بزرگ‌ترین مزایای بوسترپمپ‌های دور متغیر، توانایی آنها در حفظ فشار ثابت در شبکه لوله‌کشی است. اینورتر به کمک سنسور فشار، تغییرات فشار را به صورت لحظه‌ای تشخیص داده و دور موتور را به‌گونه‌ای تنظیم می‌کند که فشار خروجی همیشه در حد مطلوب و ثابت باقی بماند، حتی در شرایط تغییر مصرف.
با ما در تماس باشید
ما همیشه آماده راهنمایی و مشاوره هستیم
سوالات تکمیلی در مورد طراحی و تولید انواع بوسترپمپ آبرسانی
در ساخت بوسترپمپ ها از چه جنس شیرآلاتی استفاده می شود؟
معمولا تا سایز 2/1،1 اینچ از شیرآلات برنجی و 2/1،1 به بالا از جنس چدنی استفاده می شود. اما به تناسب سیال پمپ شونده یا درخواست مصرف کننده از جنس های دیگری ازجمله استیل، پلی اتیلن و … می توان استفاده نمود.
در چه مواقعی از بوسترپمپ دورثابت، و در چه مواقعی از بوسترپمپ دورمتغیر استفاده کنیم؟
بطور کلی در مجموعه هایی که میزان مصرف پایین و تعداد نفرات کم باشد، بوسترپمپ های دورثابت و برای مجموعه هایی با نفرات زیاد یا حجم مصرف بالا بوسترپمپ دورمتغیر پیشنهاد می گردد. این مهم به صرفه جویی قابل ملاحضه در مصرف انرژی منجر و باعث همپوشانی دغدغه های محیط زیستی و اقتصادی می شود.
فشار باد منبع تحت فشار در بوسترپمپ آبرسانی چقدر باید باشد؟
معمولا بهترین میزان فشار هوای داخلی منبع حدود یک بار کمتر از نقطه ی فشار قطع پمپ میباشد. بطور مثال اگر پمپ در نقطه ی 6.5 بار دستور خاموش شدن بگیرد بهتر است فشار هوای داخلی منبع روی 5.5 بار تنظیم گردد.
